Mini Diamond Empty Mini Diamond

Message par Admin le 03.11.18 12:30

scratch  Ah ben ça !! affraid
Soit le Père Noël est passé en avance santa , soit l'anniversaire est en retard ....  geek

En tout le colis est chez moi maintenant ... Smile

Mini Diamond Img_0511
Mini Diamond Img_0510

Petit déballage express....

Mini Diamond Img_0514
Mini Diamond Img_0512
Mini Diamond Img_0513
Mini Diamond Img_0515

Et un premier aperçu de l'entier donne ça:

Mini Diamond Img_0516

Miam miam !! cheers

Bon ben y'apuka....

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par TROUBAT christian le 03.11.18 12:37

Pire que les gamins, même pas le temps de manger il faut ouvrir les cadeaux 🎁🎁🎄

Envoyé depuis l'appli Topic'it

TROUBAT christian

Messages : 159
Date d'inscription : 13/11/2016
Localisation : Niort

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:18

Bon je me suis donc attaqué aux jambes de train pour le moment.

D'abord un plan réalisé à partir de l'emplacement dans les ailes...:

Mini Diamond Img_0518

Puis on part de ça:

Mini Diamond Img_0517

qui doit aller là-dessus....:
Mini Diamond Img_0520

on coupe....:

Mini Diamond Img_0519

On perce et on alèse:

Mini Diamond Img_0521

avant de tester:

Mini Diamond Img_0522

Puis vient le fraisage pour donner une forme plus carrée:

Mini Diamond Img_0525

Ensuite quelques fraisages pour préparer la mise en place du bas de la jambe, et taraudages pour fixer sur le train:

Mini Diamond Img_0523

Et puisque ça a l'air d'aller, ben faut faire la 2è!
Mini Diamond Img_0524

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:19

La saignée au milieu n'est pas finalisée sans doute, car elle devra accueillir les ressorts, que j'attends du Danemark ....

La suite, ça sera le bas de cette jambe.

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:29

Et donc partie de fraisage pour aboutir à ça:

Mini Diamond Img_0527
Mini Diamond Img_0526

Après quelques ajustements et perçage, voilà le but:

Mini Diamond Img_0529
Mini Diamond Img_0528

Petite vérification: on est pas mal !

Mini Diamond Img_0530

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:30

Reste à faire la 2è, et que ce soit symétrique sera le plus compliqué sans doute ....

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Jul le 08.11.18 20:31

Juste pour savoir c'est quoi comme fraiseuse ?

Jul

Messages : 415
Date d'inscription : 15/09/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:42


_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Jul le 08.11.18 20:43

Bel engin ! a un prix raisonnable


Jul

Messages : 415
Date d'inscription : 15/09/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Jul le 08.11.18 20:50

Sans vouloir pourrir ton post, ce genre de pièce ça peut se "fraiser" facilement avec ta machine ? Où c'est trop complexe pour ce genre de machine ?

Mini Diamond 110
Mini Diamond 210

Moyennent le financement du bloc alu + temps passé etc ...

la derniere piece que j'ai acheté en "fraisé" cest une machoire Z :

Mini Diamond Machoi10

Mais les prix s'envolent


Dernière édition par Jul le 08.11.18 20:55, édité 1 fois

Jul

Messages : 415
Date d'inscription : 15/09/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 20:54

C'est faisable mais ça dépend juste du fraiseur .... et je suis bien loin de mon domaine d'activité donc de compétence .... ! Very Happy
A voir Wink

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Jul le 08.11.18 20:56

Admin a écrit:C'est faisable mais ça dépend juste du fraiseur .... et je suis bien loin de mon domaine d'activité donc de compétence .... ! Very Happy
A voir Wink

ok on en reparlera hors post pour pas le saturer Smile sujet intéressant ^^

Merci en tout cas

Jul

Messages : 415
Date d'inscription : 15/09/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 08.11.18 21:11

Ouh là, si c'est pour une imprimante 3D, non pas possible car il faut être ultra précis, et ça c'est pas possible pour moi, ni avec ce matériel ....

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 10.11.18 20:04

Une fois les 2 jambes faites, il faut maintenant s'occuper du train avant.

Et là premier souci: sur ce jet le train avant prévu est avec une fixation verticale, contrairement à tous les trains habituels....

Mini Diamond Captur13

Evidemment le train que j'ai n'est pas prévu comme ça ....
Réflexion, vérification, .... et idée: ben puisqu'il est censé être vertical, pourquoi je le mettrais pas ... verticalement ??

Mini Diamond Img_0532
Mini Diamond Img_0531


Après quelques difficultés (évidemment, ça ne rentrait plus dans le fuselage au début. Il a fallu poncer et refaire une plaque support ...), et la satisfaction d'avoir le train fonctionnel là où il doit être...... deuxième problème !! Et je fais comment pour que la roulette de nez tourne ??

Longue réflexion (ça m'a pris l'après-midi...) et idée: puisque j'ai de la place en intérieur, et comme le train et la jambe sont vraiment à l'intérieur, il est possible de mettre le servo à côté du train, solidaire de la partie qui bouge, sur une petite platine qu'il faut fabriquer et fixer .
Bon.... mais comment je fixe cette platine sur la noix mobile du train ??
...
...
Là encore l'idée est venue: réalisation d'un carré solidaire de la noix, mais qui laisse tourner l'axe sur lequel viendra se visser la platine servo ...

Ca donne ça:
on coupe un rond diamètre 30 au tour.
On perce à 10 (diamètre de l'axe).
On perce plus large pour laisser passer le collet du train. Ah ben non puisque j'ai pas de mèche de 15!
Bon ben on va chez Casto, car y'a tout c'qui faut!
Et donc ensuite perçage à 15.
Et enfin fraisage pour rendre plus carré comme la noix et que ça se referme sans souci.

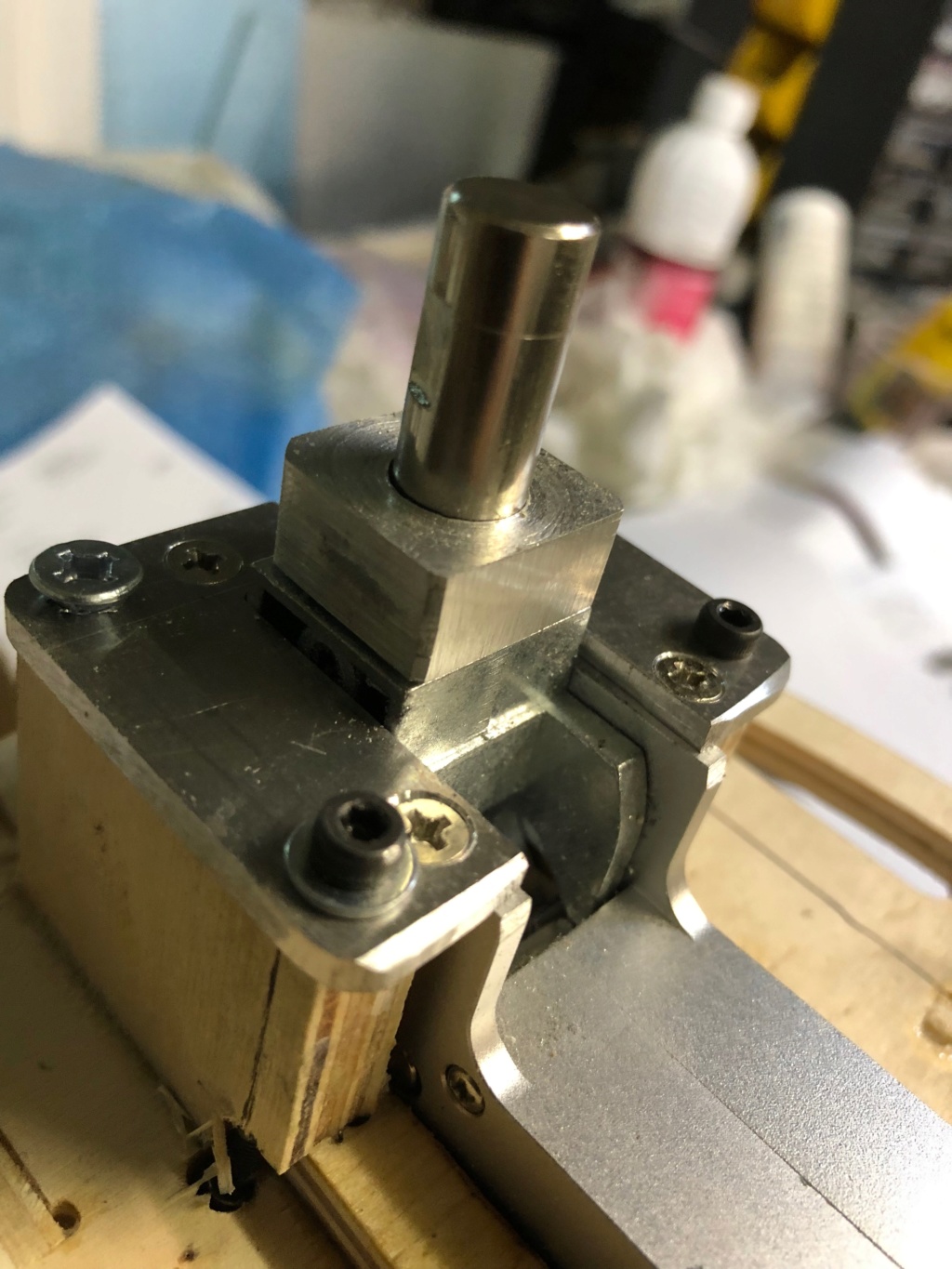

3 trous taraudés pour 3 vis BTR, et hop voilà le résultat:

Mini Diamond Img_0533

Mini Diamond Img_0534

Mini Diamond Img_0535

Mini Diamond Img_0536

Pour la suite , ben on verra demain car c'est l'heure de la soupe !

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 10.11.18 20:10

Ah oui, j'ai également repeint le bidon d'aile .
Avec l'apprêt vert , puis blanc, ça va beaucoup mieux:

Mini Diamond Img_0537

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Michel SOLÉ le 10.11.18 20:27

Ah oui, là, c'est "propre" Very Happy
Michel SOLÉ
Michel SOLÉ

Messages : 369
Date d'inscription : 10/02/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par jcboubou le 10.11.18 21:24

je suis tout ça avec beaucoup d'intérêt. Mais je t'en prie, fais une jolie finition sur les pièces en alu ... !
(surtout que je ne suis pas sûr d'en faire autant : j'ai pas le matériel !!!)
Beau joujou et ça va voler d'enfer !
Mini Diamond Jc13
jcboubou
jcboubou

Messages : 261
Date d'inscription : 23/02/2017
Age : 74
Localisation : 79000 NIORT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 11.11.18 13:47

Le travail de la matinée a donc porté sur le finalisation de la mise en place du train avant.

Et c'est satisfaisant, après plusieurs aménagements:

ça doit tenir là-dedans en hauteur ....:

Mini Diamond Img_0540

Et on constate qu'il n'y a pas 1mm de rab!

Mini Diamond Img_0538

Le souci est que le servo et le système de tringlerie touchaient en haut. Après passage du servo en-dessous de la platine, ça va mieux:

Mini Diamond Img_0539

Pour la jambe de train, ça va attendre un peu, car il faut penser à une chose importante: l'assiette au sol, pour le roulage et le décollage....  Je vais donc devoir m'assurer qu'une fois les jambes du train principal en place l'assiette sera au pire à zéro, au mieux légèrement cabré.... mais vu la position du train avant , ça risque de coincer en longueur dans l'emplacement ... donc attendons d'avancer dans le montage.

Donc ensuite, passage au montage des servos de profondeur.
Tout est prévu.... en théorie évidemment, car il y a toujours des choses qui ne vont pas !

Ce qui est prévu: les supports servos sont en même temps les trappes d'accès:
Mini Diamond Img_0541

Collage à la colle chaude, et en théorie sécurisation par une pièce en plastique. Mais celle-ci n'est pas à la bonne taille (prévue pour des servos plus épais, alors que ce sont bien les servos préconisés que j'ai achetés....), d'où nécessité de réaliser des pattes en alu (bon, si tout allait comme sur des roulettes, ça serait plus du modélisme intéressant ...!!):

Mini Diamond Img_0542

Et mise en position, après collage des guignols:

Mini Diamond Img_0544

Ensuite perçage des trous de fixation:

Mini Diamond Img_0545

Réalisation des tringleries (ben oui, sur un kit de ce prix, ils allaient quand même pas fournir  le matériel fini ....  Rolling Eyes )

Mini Diamond Img_0543

Et à la fin, on obtient ça:

Mini Diamond Img_0546

Remarque: les écrous de 2, c'est pour Michel et JC, car eux ne sont pas fournis... Le blocage est fait selon Aviation Design au frein Filet...

Bon, en parallèle , le 2è bidon est en peinture!

La suite une autre fois.

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 11.11.18 21:43

Mini Diamond Img_0548

J'aime bien .... Very Happy

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Michel SOLÉ le 11.11.18 23:11

Oui, des écrous c'est quand même mieux ! Very Happy
Et puis je vois que les servos sont des DES567. Donc "économiques" mais quand même "préconisés" par AD ! Comme quoi, y'a pas que Savox dans le monde des jets !
Ça confirme le bon rapport qualité prix de cette série.
Michel SOLÉ
Michel SOLÉ

Messages : 369
Date d'inscription : 10/02/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 13.11.18 20:16

Autre souci: le réservoir...

280 euros chez AD avec l'UAT....!
Pas envie de payer ça .... Evil or Very Mad

Du coup angoisse , car il faut que ça rentre ...

Essai avec un réservoir TOPMODEL, et une UAT du même distributeur, le tout pour 44 euros ...:
Mini Diamond Img_0549

Même en hauteur, ça passe nickel, donc ça ne devrait pas gêner la pose de la plaque électronique.....
Mini Diamond Img_0550

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Michel SOLÉ le 13.11.18 23:21

Oui, ça va faire l'affaire. Comme d'après le tableau de kerostart, la M100 consomme  à fond 2l en 5', avec 2,5l tu auras assez d'autonomie pour ne pas être frustré. Smile
Michel SOLÉ
Michel SOLÉ

Messages : 369
Date d'inscription : 10/02/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par jcboubou le 15.11.18 21:42

et dire que moi, avec mon piper et la même quantité, je vais pouvoir voler pendant 2 heures ....
bon, c'est beau quand même.
Mini Diamond Jc16
jcboubou
jcboubou

Messages : 261
Date d'inscription : 23/02/2017
Age : 74
Localisation : 79000 NIORT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Admin le 16.11.18 19:38

Petit point d'avancement:

mise en place du servo de dérive.
En théorie, très simple. Aussi simple que les servos de profondeur .

Donc collage du servo dans son support, confection de la petite patte "kivabien", perçage de l'emplacement dans la dérive , mise en place / vissage. Bref tout roule rapidement maintenant.
Puis réalisation de la tringlerie comme les autres: 2 chappes reliées par un bout de tige filetée. Pas de problème .... sauf que .....!!

Mini Diamond Img_0553

Impossible de loger 2 chappes et 2 écrous dans l'espace entre le palonnier et le guignol!! Les cons...

Bon ben on fait autrement avec la pince "Z", et ça le fait bien.

Mini Diamond Img_0557

Ensuite passage des différentes rallonges de câble, fixation et protection contre la chaleur, puis mise en place du stab sur la dérive.... Ca prend une belle allure Smile

Mini Diamond Img_0556

Mini Diamond Img_0554

Mini Diamond Img_0555

_________________
--
Cyrille

Admin
Admin

Messages : 644
Date d'inscription : 08/02/2014
Localisation : Tauché

Voir le profil de l'utilisateur http://amcn.forumactif.org

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par jcboubou le 17.11.18 9:47

tu vois bien que, quand tu veux, tu trouve une sinon LA soltution !!!
Amicalement

Mini Diamond 00_jc10
jcboubou
jcboubou

Messages : 261
Date d'inscription : 23/02/2017
Age : 74
Localisation : 79000 NIORT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mini Diamond Empty Re: Mini Diamond

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
